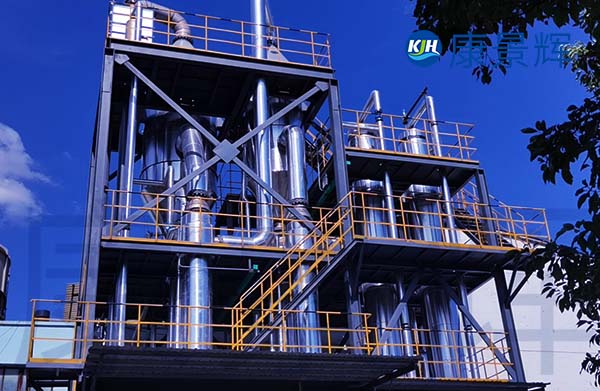

氫氧化鈉三效蒸發濃縮系統是一種高效的蒸發濃縮設備，以下是其相關介紹：

一、氫氧化鈉三效蒸發濃縮系統工作原理

該系統在導流筒作用下呈錐形，自下而上截面積逐漸增大，固液混合物在結晶室內流動時流速逐漸減少。晶體因比重大沉降速度較快，蒸發室底部的錐形底利于物料沉降、排出。蒸發室中部的導流筒便于物料固液分離，晶體在導流筒作用下沉降至底部陶析腿段，上清母液則與循環管循環泵連接。循環泵將物料送至加熱器加熱后，沿切線方向進入蒸發分離室不斷循環，析出的晶體經淘析腿進入晶漿泵出料。

二、氫氧化鈉三效蒸發濃縮系統工藝流程

物料流程：原料液由進料泵進入，經流量計、調節閥進入預熱器預熱至約50℃后，進入二效蒸發器。在二效蒸發器內與二效加熱器循環加熱過程中不斷蒸發，達到一定濃度后，利用二效與三效間的壓力差，物料進入三效蒸發結晶器。在三效蒸發結晶器內與二效加熱蒸發器相同方式進行不斷加熱蒸發，達到一定濃度后，物料進入三效出料逆流泵，逆流泵出來的物料調節額定流量進入一效加熱蒸發結晶器。在強制循環蒸發結晶室內經強制循環泵輸送至加熱器，加熱后的料液循環進入蒸發分離室，物料在真空作用下快速被蒸發，濃縮后的料液下行，在導流筒作用下減速自然沉降下行，過飽和溶液析出晶體，晶體在導流筒和錐底作用下沉淀至錐底部，經泡析腿由晶漿泵抽出，分離室邊上清母液經循環管與強制循環泵循環至加熱器，然后到蒸發分離器，如此不斷循環蒸發。

蒸汽流程：一效加熱器由鍋爐過來的生蒸汽進行加熱，一效蒸發分離器蒸發的二次蒸汽利用壓力差進入二效加熱器作為二效的加熱熱源，二效蒸發分離器蒸發的二次蒸汽利用壓力差進入三效加熱器作為三效的加熱熱源，三效蒸發分離蒸發的二效蒸汽進入預熱器，未冷凝的二次蒸汽繼續進入冷凝器進行冷凝，不凝氣體和空氣由真空泵抽出，維持整套設備的穩定平衡。

冷凝水流程：鍋爐過來的生蒸汽在一效加熱器經換熱器變成冷凝水，此冷凝水溫度較高，可抽回至鍋爐反復使用，起到節省能源和耗水量的作用。一效蒸發出來的二次蒸汽在二效加熱器換熱后變成冷凝水，此溫度較高的冷凝水在二效加熱器出口處的氣液分離器處，顯熱得到釋放，釋放的熱量混合二效蒸發的二次蒸汽進入三效，做為三效加熱的熱源，而冷凝水在壓力差作用下進入三效加熱器。二效蒸發分離的二次蒸汽在三效加熱器換熱后變成冷凝水，此冷凝水在三效加熱器出口處的汽液分離器處，顯熱釋放至冷凝器內進行冷凝，以維持系統平衡，而一效和二效蒸發的冷凝水與三效蒸發的在冷凝器內冷凝的冷凝水混合后一起進入冷凝水泵抽出至用水處。

三、氫氧化鈉三效蒸發濃縮系統應用范圍

廣泛應用于含鹽廢水零排放，蒸發結晶得到固廢、從高附加值廢水回收資源以及食品、醫藥、化工生產過程中的濃縮結晶。

四、氫氧化鈉三效蒸發濃縮系統優點

節能效果好：多效蒸發是將前一效蒸發器汽化的二次蒸汽引入下一效蒸發器作為加熱蒸汽，使多個蒸發器串聯操作，充分利用了蒸汽的潛熱，大大提高了熱能的利用率，相比單效蒸發，可顯著降低單位產品的能耗。

連續操作：可設計為連續進出料的模式，有利于實現大規模的工業化生產，提高生產效率，保證產品質量的穩定性。

結構緊湊：占地面積小，便于安裝和操作維護。

傳熱效率高：管內受熱均勻，傳熱系數高，能有效提高蒸發效率。

可設計性強：可根據不同的生產需求和物料特性，設計自動保護系統、自動報警系統、自動清洗系統等，提高系統的自動化程度和運行穩定性。
