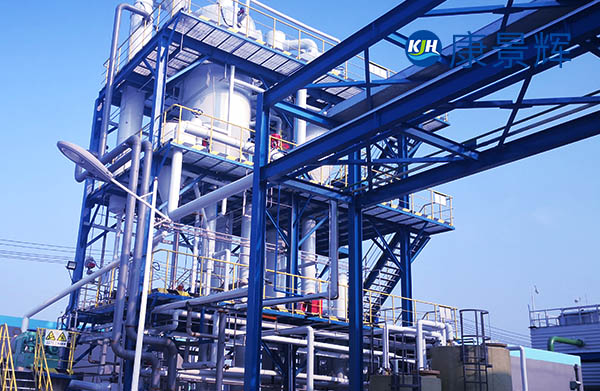

1.工藝設計基礎

(1)物料特性分析

氯化銨物性：

溶解度：高（20℃時29.7g/100g水，100℃時77.3g/100g水），需控制過飽和度防結垢。

熱敏性：100℃以上易分解為NH?和HCl，蒸發溫度建議≤85℃。

腐蝕性：氯離子腐蝕（尤其pH＜7時），需316L/2205雙相不銹鋼或鈦材。

進料條件：

典型濃度：10-15%進料，濃縮至40-45%后結晶。

雜質：可能含微量NH?、Ca2?、Mg2?（需預處理防結垢）。

(2)工藝流程選擇

強制循環MVR結晶工藝（推薦）

1.蒸發濃縮：MVR蒸發至近飽和。

2.結晶生長：在結晶器內控制過飽和度（ΔC=1-3%），生成≥0.3mm晶粒。

3.固液分離：離心機+流化床干燥（成品含水率≤0.5%）。

2.核心設備技術參數

(1)MVR蒸發器

類型：強制循環式（避免沸騰區結垢）。

設計參數：

蒸發量：15t/h（淡水蒸發）。

操作溫度：70-85℃（壓縮機溫升ΔT=8-12℃）。

換熱面積：~300m2（按蒸發強度50kg/m2·h計算）。

材質：加熱管2205雙相鋼，殼體316L。

(2)蒸汽壓縮機

選型：離心式壓縮機（適合大流量，15t/h對應約12,000m3/h進氣量）。

壓比：1.8-2.2（出口溫度≤90℃）。

功率：~250kW（變頻控制，適應負荷變化）。

節能要點：采用中間補汽設計，降低電耗。

(3)結晶系統

OSLO結晶器（推薦）：容積：~15m3（停留時間≥1h）。

設計要點：

內設導流筒+淘洗腿，控制晶核數量。

在線粒度監測（激光衍射儀）。

抗垢措施：底部設置晶漿循環泵（軸流式，流量~200m3/h）。定期超聲除垢。

(4)輔助設備

預熱器：板式換熱器（回收冷凝水熱量，提升進料溫度至60℃）。

真空系統：水環真空泵（維持系統絕對壓力30-50kPa，降低沸點）。

離心機：臥式活塞推料離心機（處理量3-5t/h，分離因數≥800）。

3.自動控制策略

(1)核心控制回路

過飽和度控制：通過在線密度計+溫度傳感器計算實時過飽和度，調節壓縮機轉速和進料量。

結晶粒度調控：采用PID+前饋控制，調整晶漿循環速率與淘洗水流速。

安全聯鎖：溫度＞90℃或壓力＜25kPa時自動停機。

(2)智能優化

大數據分析：記錄歷史結垢周期，預測清洗時間。

能效管理：動態匹配壓縮機功率與蒸發負荷（噸水電耗≤25kWh）。

4.防腐蝕與維護要點

1.材質選擇：接觸濕氯化銨的部件：2205雙相鋼（臨界區域襯鈦）。

2.清洗方案：每周CIP清洗（1%硝酸+緩蝕劑）。每月機械除垢（高壓水射流）。

3.監測手段：定期壁厚檢測（超聲波測厚儀重點關注焊縫）。

5.經濟性與能耗

運行成本：

蒸汽消耗：≈0（MVR無生蒸汽消耗，僅啟動時少量使用）。

電耗：~28-32kWh/t水（壓縮機占70%，泵組占30%）。

投資估算：

設備總價：￥800-1,200萬（含自動化系統）。

回收期：2-3年（對比多效蒸發節能40%以上）。

6.常見問題解決方案

問題1：晶體過細

對策：降低結晶器過飽和度（ΔC＜1.5%），增加晶種投加。

問題2：壓縮機喘振

對策：增設防喘振閥，控制進氣流量＞最小流量。

問題3：母液夾帶

對策：分離室增設除霧器（效率≥99.9%）。

15t/h氯化銨MVR蒸發結晶設備需以控制過飽和度和防腐蝕為核心，通過強制循環蒸發+OSLO結晶工藝組合，結合智能控制系統，可實現：

結晶粒度：D50≥0.35mm

噸水綜合能耗：≤30kWh

連續運行周期：≥30天

建議與具備氯化銨項目經驗的EPC廠商合作，重點驗證材質耐蝕性和結晶動力學參數。
