1.系統概述：每小時處理量5噸的碳酸鈉三效蒸發器是一種快速節能的濃縮設備，專門設計用于處理碳酸鈉(純堿)溶液。該系統通過三級蒸發效應，充分利用蒸汽熱能，明顯降低能源消耗，適用于化工、冶金、環保等行業的碳酸鈉溶液濃縮工藝。

2.技術參數

處理能力：5噸/小時(進料量，以1015%濃度計)

出料濃度：可達3040%

蒸汽消耗：約0.350.4噸蒸汽/噸水蒸發量

蒸發溫度范圍：一效105110℃，二效8590℃，三效6065℃

真空度：三效真空度維持在0.08～0.09MPa

材質選擇：通常采用316L不銹鋼或2205雙相不銹鋼

3.系統組成與工作原理

3.1主要組件

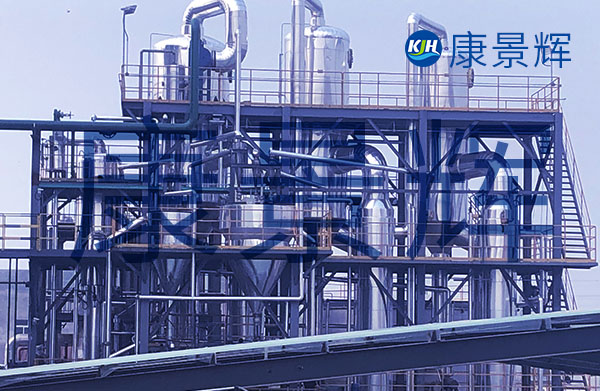

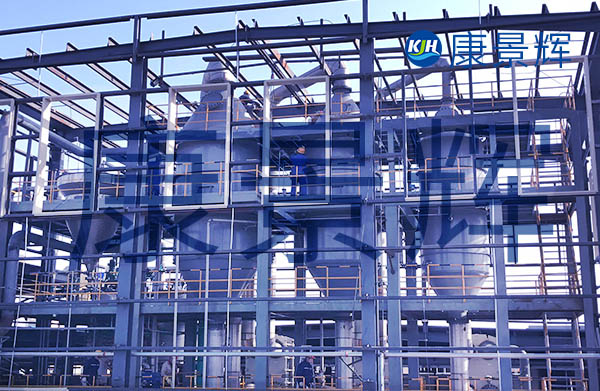

1.三效蒸發器主體：包括一效、二效、三效加熱室和分離室

2.預熱系統：板式或管式預熱器

3.冷凝系統：混合冷凝器或表面冷凝器

4.真空系統：水環真空泵或蒸汽噴射泵

5.控制系統：PLC自動控制系統

6.泵組：進料泵、循環泵、出料泵、冷凝水泵等

3.2工作原理

三效蒸發器采用順流或逆流工藝，碳酸鈉溶液依次通過三個蒸發效體：

1.一效蒸發：新鮮蒸汽(0.30.4MPa)加熱，產生二次蒸汽

2.二效蒸發：利用一效二次蒸汽作為熱源

3.三效蒸發：利用二效二次蒸汽作為熱源，最終蒸汽進入冷凝器

4.關鍵技術特點

4.1防結垢設計

針對碳酸鈉易結晶結垢的特性，采取以下措施：

強制循環設計，保持管內流速≥1.5m/s

在線清洗系統(CIP)

結晶分離特殊結構設計

4.2節能技術

1.熱泵技術：采用TVR(熱力蒸汽再壓縮)可節能30%以上

2.余熱回收：冷凝水顯熱回收系統

3.多效溫差優化：合理分配各效溫差，提高熱效率

5.控制系統

采用PLC+DCS控制系統，實現以下功能：

自動液位控制

濃度在線監測

溫度壓力連鎖保護

故障自診斷

數據記錄與報表生成

6.安裝與運行注意事項

1.安裝要求：

保證各效間高度差≥4.5m

基礎水平度偏差≤3mm/m

管道安裝預留熱膨脹余量

2.運行要點：

啟動前必須進行真空試漏

嚴格控制進料pH在10-11之間

定期檢查循環泵機械密封

每運行200小時進行化學清洗

7.技術經濟分析

投資成本：約150200萬元(全套系統)

運行成本：蒸汽消耗約1噸/小時，電力消耗約45kW

投資回收期：通常1.52年(與傳統單效蒸發相比)

8.應用案例

某化工廠采用5t/h碳酸鈉三效蒸發器后：

蒸汽消耗從1.1噸/噸水降至0.38噸/噸水

運行成本降低65%

產品濃度穩定性提高至±1%

年節約能源費用約120萬元

9.結語

每小時處理量5噸的碳酸鈉三效蒸發器通過優化設計和先進控制，在保證處理能力的同時大幅降低能耗，是碳酸鈉濃縮工藝的理想選擇。隨著材料技術和控制算法的發展，未來此類設備的能效比和自動化程度還將進一步提高。
